page 2
Mars 2007
J'ai trouvé un super site pour les amoureux de Terrot. Merci à
tous les acteurs du forum, grace auquels j'obtient beaucoup d'infos précieuses
( www.terrot.org/forum/login.php )
Pas grand chose à faire sur la Puch en ce moment, alors j'en profite
pour voir la Terrot de plus prêt . Je pense faire les choses dans cette
ordre :
- La redemarrer ! mais apres avoir fait quelques contrôles.
- Rouler un peu pour voir si tout va bien.
- Rechercher les pieces manquantes
- Tout demonter pour peindre, et réviser le moteur.
- Tout remonter ! et rouler !
En gros, je pense en avoir pour une petite année .....
Avant de kicker (j'ai hâte !) je vais faire les contrôles suivants
:
- Vidange , boite moteur.
- Derouillage reservoirs essence et huile puis traitement au Restom (résine
epoxy)
- Réglage allumage
- Reglage culbuteurs
- Nettoyage carbu
- Verif visuelle freins, chaine et pneu ça peu servir !
Petit inventaire pour faire le point sur les pieces qu'il faudra trouver. Pour
le pot , c'était visible , en demontant le silencieux , je recupere 500
gr de rouille !
Pour le coude pas de probleme, je l'ai acheté chez Chambrier. Je passe
le silencieux à la brosse, et je decoupe une petite grille que je noie
dans du mastic pour la réparation de pôt de voiture. Apres avoir
recouvert de peinture noire HT , ça va mieux. Ce sera suffisant pour
les premiers essais, je verrais pas la suite si j'achete un autre silencieux....
A premiere vue voici les pieces que je devrais trouver :

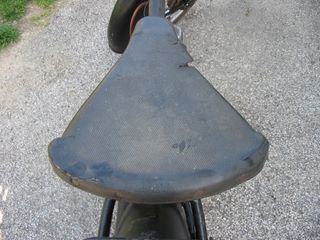

Couvre selle...

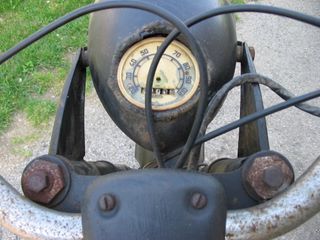

Optique de phare, et compteur de vitesse avec son câble...
Tient les leviers de freins de frein sont à l'envers, il faudra les
retourner...et Chambier vends des guidons Kiprim... alors pas de pb en vue de
ce coté là !
Curieuse fixation du garde boue avant, et bizarrement la jante avant est chromée
(enfin était) et la jante arriere noire. J'apprends du Forum Terrot que
seule la version luxe des ETM avaient des jantes chromées : Je resterais
pret du peuple : mes jantes seront noires !
A suivre....
page 3
Avril 2007
Je demonte les reservoirs huile et essence et, les déco en alu sur le
reservoir d'essence. Dessous je trouve des bandes en plastiques rouge. C'est
marrant parce que je trouve ça astucieux , et ce matin je suis passé
chez un peintre qui fait du tunning moto et qui avait justement des pieces de
Terrot ! il ma montré le reservoir (ETM ou ETD?) dont il vennait de terminer
la couche de rouge, et il allait maintenant passer au noir ! Je lui demande
un devis "à la louche" car j'ai pas le rerservoir avec moi
: 200 € ! Ourf ! PEut etre que grace à ces bandes rouges, en ne
faisant faire que le noir je gagnerai qq euros... on verra !
Je mets une poignée de vis à bois dans chaque reservoir , et
je mets ça dans le coffre de l'auto. Pendant 10 jours je roule avec ça
dans le coffre, et les petites routes de montages font le reste ! Rincage, dégraissant,

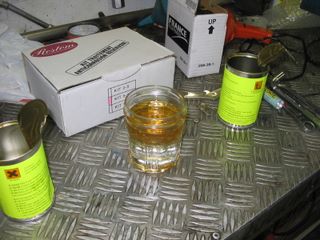

phosphatant séchage, et resine Restom .. allez la meme chose en image
:
Ne pas oublier de boucher les orifices avec de la pate à joint et des
petits bouchons de liége.... Apres une semaine je mets au four thermostat
1 (50 - 60°) pendant 2 jours, parce que manque de bol y'a pas de soleil

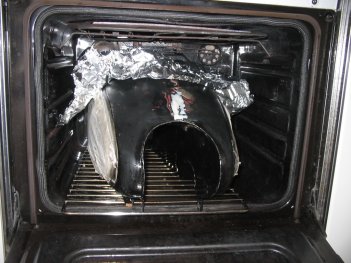

! (désolé pas de photo du reservoir de la Terrot dans le four,
alors j'ai mis une photo de celui de la Puch qui avait subit le meme traitement
! Ah le fourbe !)
A suivre....
page 4
Avril 2007, suite ...
Bon, maintenant vidange boite et moteur. Pas de probleme pour la vidange de
boite, je trouve meme que l'huile est super propre. L'ecrou de vidange de la
boite est sur l'arriere du moteur.
Emporté par la le mouvement, j'apperçois la petite plaque sous
le moteur, avec son joint qui suinte : Tient je vais en profiter pour changer
le joint ! (Partez pas ... je vais le faire !) . Eh oui j'ai dévisser
les 4 vis et écarter la plaque de 2 ou 3 millimetre, c'est currieux elle
est bien dure à sortir cette plaque. CETTE PLAQUE T'Y TOUCHE PAS ! j'ai
lu ça quelques part ! LE forum toudiou ! vite fait comme un gosse prit
en défaut je repousse la plaque , remets les 4 vis (je me retourne, personne
ne m'a vu !). Lavage de main, allumage PC et question sur le forum, : J'ai fais
une bêtise ! comme souvent la réponse est rapide et précise
! "Tourne la roue, et regarde si ta encore toutes tes vitesses " .
Je redescends : Bon deja j'ai bien le point mort ! premiere, ok, seconde, ok,
troisieme ok, quatrieme ok , cinquieme ? Non Ouf ! y'en à bien 4 , avec
toutefois quelques faux points mort entre , mais en tournant la roue à
la mian, cela me semble normal. A priori pas de dégat.
Je jette un oueil (un peu tard , un peu tard, que ça te serve de leçon
!) sur l'eclaté du moteur : De l'autre coté il y à... le
mecanisme de selection, j'etais simplement en train de sortir les doigt des
fourchettes , cool...
Bon, je fais qq meme la vidange....

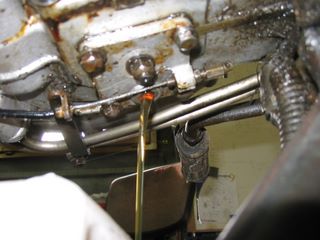

Pour ceux qui sont attentifs, les photos sont inversées ! la premiere
photo est celle ou je remets le bouchon , pas ou je l'enleve : regardez y pas
d'huile qui coule !
J'enleve la petite plaque sous le volant (non , pas sous le guidon !) , et
je retire le filtre à huile , qui aura droit à son peit nettoyage,
et au passage je refais un joint.

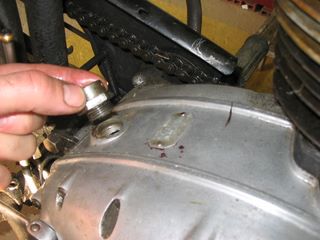

Remplissage de la boite (pas à ras bord hein, 0.7 L de 20w40 )
Vous avez vu, pas de jauge sous le bouchon, j'espere qu'elle est pas au fond
! J'suis inquiet tout à coup .... Ca aurait fait du bruit en tournant
la roue ?
A suivre....
page 5
Avril 2007, Réglage culbuteur .
Moteur froid, au point mort haut (celui de fin de compression) , les tiges
doivents tourner librement mais sans jeu. Encore une leçon du forum,
en effet le cylindre en fonte se dilatte et provoque donc le jeu aux soupapes.

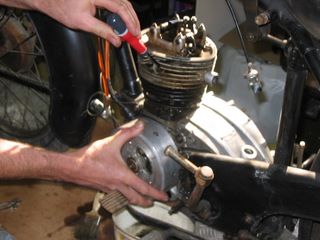

Pour ce réglage , le PMH n'a pas besoin d'etre tres précis, je
le cherche au tournevis , puis reglage du jeu en agissant sur les vis de reglage
. ALlez hop, en, image :

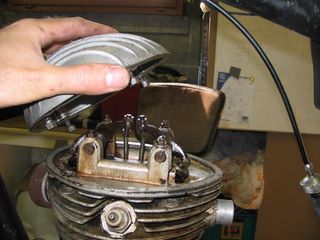

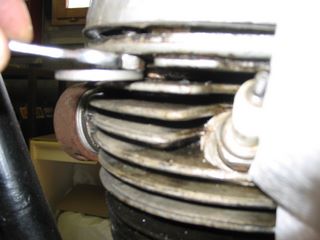

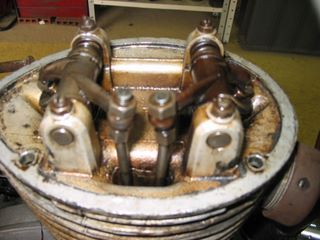

Demontage du cache culbu, selon la methodes expliquées, avec rondelle
de callage sous l'ecrou pour decoller petit à petit le joint
Ha ma premiere culasse de 4 temps depuis tres longtemps....
Un leger coup de kick (le premier...) pour verifier que le sens de rotation,
recherche du PMH : J'ai un jeu de 0.8 entre la queue de soupape et le culbuteur,
le réglage s'impose.
Apres, les tiges tournent , mais y'a plus de jeu :
A suivre....
page 6 Avril 2007, Réglage allumage .
Je commence par verifier l'ecartement des rupteurs (pas facile par les ouies)
: 0,2 . Un peu juste, mais au maxi j'obtient 0.35 : le patin est peu etre usé.
Cela devrait aller quand même.

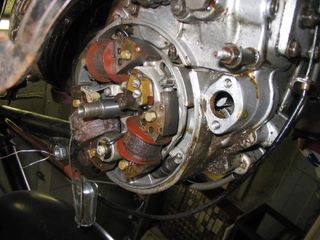

Démontage du volant ( on devisse dnas le sens normal) , et comme l'ecrou
fait arrache, pas de probleme, juste bien bloquer le volant :
Pour l'avance à l'allumage, le PMH est imporant : Une seule méthodes
(le forum !) . Outillage : Une calle dans le cyclindre (une veille bougie, avec
une vis de 6x80) , un disque gradué (site Terrot club Pyrenéen)
et un repere fixe. Attention, pas de rotation brusque du volant , pas de coup
de kick ! le piston n'aimerais pas du tout, probablement les soupapes non plus
!
On se positionne grossierrement au PMH (fin compression, soupape fermée
pour pas risquer de les toucher avec le bloc piston) , puis je passe le PMH

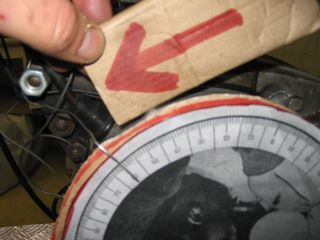

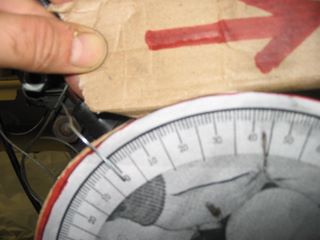

et descend à peu pret à mi course (peu importe). Je fixe le disque
gradué sur le vilo, un repere fixe, et je mets en place le bloc piston.
Puis rotation en sens inverse, (le piston remonte) pour venir toucher le bloc

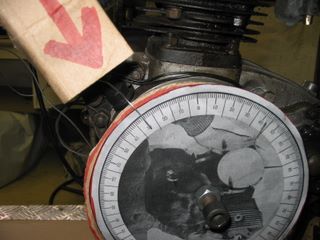

piston : là on releve je mets le 0 du disqueface au repere fixe. FAUT
PLUS TOUCHER LE DISQUE GRADUE.
On repart dans l'autre sens pour venir de nouveau contre le bloc piston :
Je lis 60° , le PMH est au milieu , entre 0 et 60 : soit 30° sur mon
disque.
Demontage du bloc piston (attention , pas bouger le disque) , reglage avance
pour avoir l'ouverture à 19° avant PMH (ce qui correspond à
l'avance initiale , une manette au guidon permettant de faire varier jusqu'a
30°) . Moi j'ai pas de cable , donc cette avance initale sera bonne pour
le premiere demarrage, mais ensuite je verrai si je remet en service l'avance
reglable, ou si je fixe à 30° .
Apres remontage, je recommence pour verifier et je fais des reperes.
Attention, ne jamais utiliser le bloc piston pour debloquer l'ecrou du volant
!!!!!!
A suivre....
page 7 Mai 2007
Bon, la vidange est faite, le Restom est terminé, les culbu et l'allumage
reglé : Allez nettoyage carbu.
Le flotteur ne fuit pas (eau tres chaude, pas de bulle !)
Je nettoie, puis remonte le carbu, je regle l'aiguille du flotteur au milieu,
et referme le tout. Avec une seringue , je rempi la cuve d'essence ... ça
fuit , par le gicleur et par un petit trou à l'arriere ...
Je colmate au niveau du gicleur, Téflon, Tubetanche et leger plolissage
de la portée du gicleur. Pour le trou (j'apprends qu'il sagit de la mise
à l'air de la cuve, donc il faut pas boucher le trou !) , lorsque je
mets l'aiguille du flotteur tout en haut (dernier clips, niveau de cuve le +
bas) cela ne fuit plus....

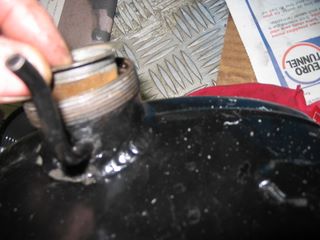

Je remonte le reservoir d'huile.... que je redemonte aussitôt ! en effet
, du Restom s'est deposé sur le tube de remontée d'huile empechant
au filtre de descendre ... pas simple d'allez gratter le long du tube. C'est
finalement avec une corniere de Mecano, que j'y arrive, en plus; les trous font

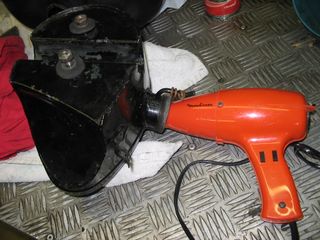

rappe à gruyere , ça va super bien. Rinçage, sechage ,
je remonte le reservoir d'huile et son filtre .
Je fixe le silencieux (ça approche le premier coup de kick ...) et vais

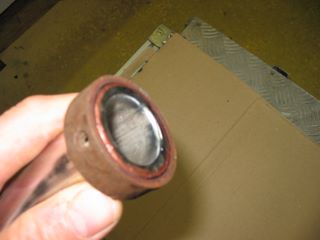

pour mettre le coude ! Ha la collerette du coude de pot acheté chez Chambrier
(air connu) ne passe pas dans l'ecrou :
Je sors la meule :
et ça passe !
Le pot est en place, bon qu'est qu'il manque pour demarrer ?
03 Mai 2007
De l'essence dans le carbu ! Alors je reprends ma serringue, et fait le plein
de la cuve. J'ouvre la porte du garage , et j'enleve la chaine car la moto est
encore sur le pont, si elle demarre et qu'une vitesse passe, je suis mal !
1, 2 , 3... 10 coup de kick Pêut, Pêut, Peoum, poum poum poum poum
! Yes ! elle tourne , elle à demarré, apres 25 ans de grange ,
mademoiselle ETM redonne de la voix.
Une petite video (attention, format AVI 14MO ! faite enregistrer la cible sous
avant de visualiser). ICI
Je suis super content de cette premiere victoire , je remets le reservoir et
fait une petite photo ! prochaine etape, dés qu'il ne pleut plus, Rouler
!
A suivre....
