page 44
rayonnage roue moto
Rayonnage : Ou comment voir si j'en connais un rayon !

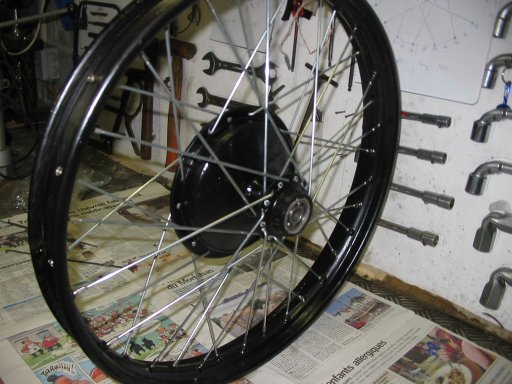

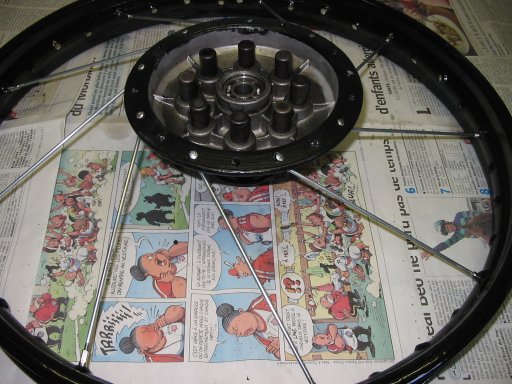

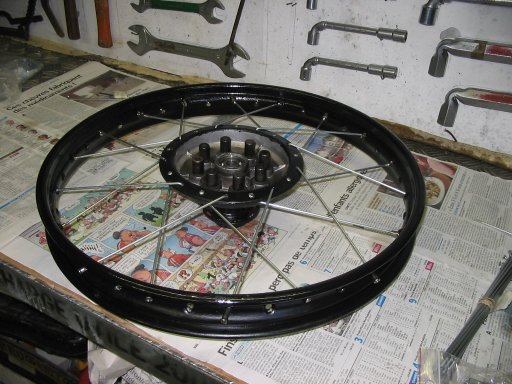

Calme, musique douce et clé à rayon : Voilà pour la roue
arriere :
Et pour la roue avant (comme il fait froid, j'ai droit au salon !)
Bon elles sont belles mes roues (de loin, car de pret , y'a quand meme des
coulures, ben oui, c'était ma premeire expérience au pistollet
!)
Par contre je galére maintenant pour les dévoiler et enlever
le saut : J'ai environ 4 mm de saut, et autant de voile , c'est pas assez pour
un vélo de cirque , mais vraiment trop pour une moto ! Déja je
sais pas trop si il faut que je m'occupe d'abbord du saut puis du voile ou l'inverse
... Bon y'a quand meme le déport qui est bon !
Je vais laisser murir je reviendrai plus tard !
page 45
rayonnage roue moto

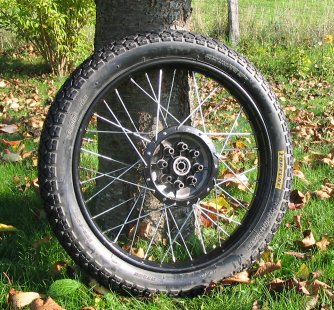

Rayonnage suite :
J'ai bien fait de laisser reposer ! ce matin, j'ai repris les choses calmement,
et apres une petite heure, ma roue arriere tournait rond : j'ai meme mis le
comparateur ! 4/10° de voile, 6 /10° de saut ! En plus, j'ai même
pas trop galérer pour remettre le pneu !
La semaine prochaine je fais l'avant !

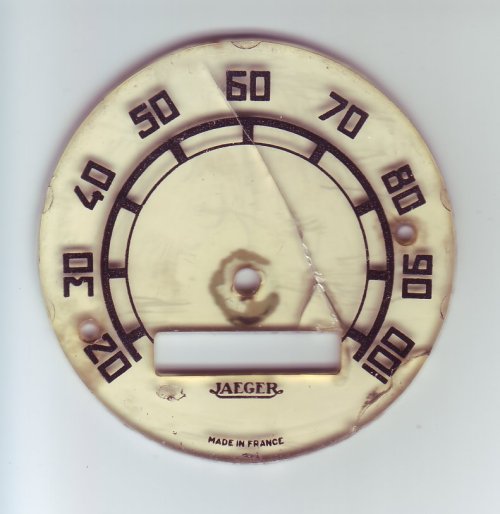

Je me suis ensute attaquer au compteur : Le mien est cassé, sans aiguille
et le plastique gradué est fendu. J'ai sortit le fond gradué,
et je l'ai scanné.

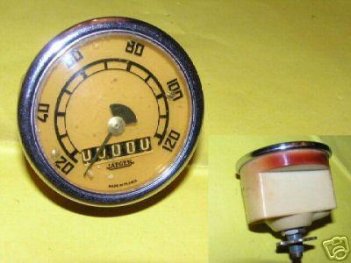

Par hazard, un compteur similaire etait en vente sur e bay ces jours ci (gradué
à 120 ) , à partir de l'image j'ai récupéré
la couleur du fond :

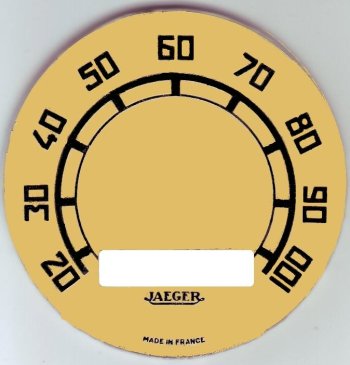

Puis, avec Gimp, j'ai retouché le scan gradué, jusqu'a obtenir
ça :
L'idée est maintenant d'imprimer ce fond, et de le remettre en place
dans un compteur style mob ... Affaire à suivre !
page 46
rayonnage roue moto
20 octobre 2007 : Compteur Jaeger !
Aprés impression lazer couleur des fonds, je découpe donc un
ancien compteur de 103 Peugeot , et j'enleve l'aiguille (délicat ça
!)

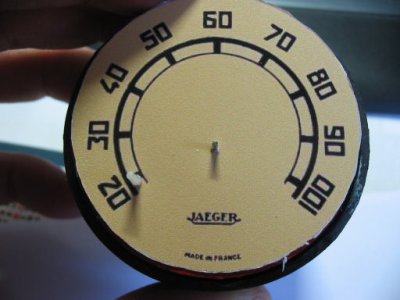

Ensuite je découpe le fond. J'en gache 3 !
Le plus délicat, et d'ailleurs c'est pas parfait est la découpe

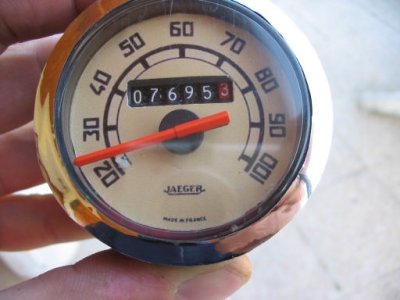

du rectangle du totalisateur kilométrique. Enfin j'arrive à un
résultat qui me semble correct.Bon je suis d'accord il ne faudra pas
exposer la moto aux intempéries car je suis pas sûr d'être
étanche...En tout cas à 1 m , on dirait un vrai !
page 47
Honoir, déglaçage cylindre
20 octobre 2007 : Travail Honoir !
Comme je monte des segments neufs, il est impératif de faire un déglaçage,
dont le but est de rayer le cylindre pour permettre le rodage des segments et
la formation d'un film d'huile. Le Club me prette un Honoir, engin à
2 ou 3 pierres à polir, articulées sur un axe.

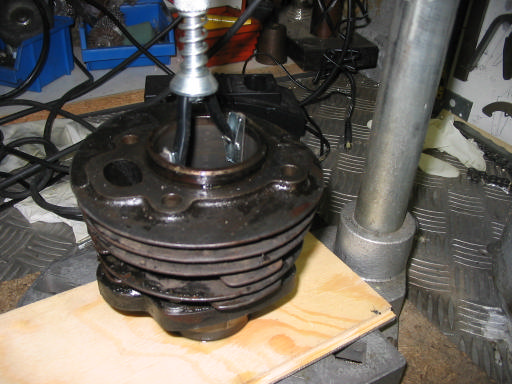

Je lubrifie au pétrole, et j'utilise la perçeuse, au début
avec la colonne ,

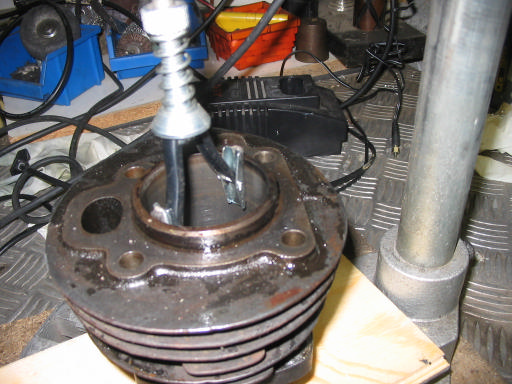

Puis avec le honoir 3 pierres.

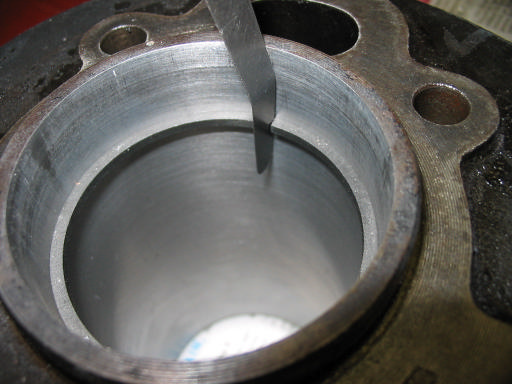

Ensuite je retourne le cylindre pour croiser les rayures, au final, ( j'avoue
ne pas savoir si j'ai fais assez ! ) j'obtientça :
Au doigt on sent les rayures, mais le croisement est moins visible que sur
un cylindre neuf ou l'on distingue généralement bien les traces
croisées.
En fait , j'apprends (un peu tard) que ce n'est pas la peine de retourner
le cylindre, il faut faire 2 ou trois allers retour tres vite ( ce qui donne
une forme d'hélice aux rayures) et ça suffit. Attention, ça
enléve qq centieme à chaque passage, gaffe à pas se retrouver
avec un piston trop petit...
page 48
Segments
20 octobre 2007 : Montage des segments

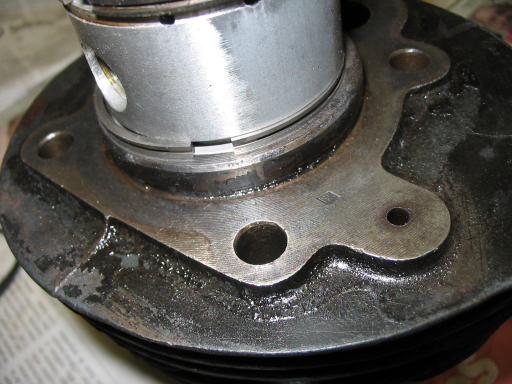

Puisque le cylindre est sur l'établi, j'en profite pour mettre en place
les segments neufs un à un et vérifier le jeu à la coupe.
La doc donne 0.10 à 0.20 .(l'utilisation du piston avec ses vieux segment
permet de les descendre bien en place et de se caller pour etre sur que le segment
n'est pas de travers.)
J'ai 0.25 , 0.30 soit au dela du maxi de la doc, signe que le cylindre aurait
probablement besoin d'un réalésage... Je m'en doutait un peu au
vue des anciens segments dont le jeu à la coupe était autour de
2 mm ! Pas question de réaléser et de me mettre en recherche d'un
nouveau piston, franchement je pense que cela ira. L'idée n'est pas de
faire des courses AFAMAC !

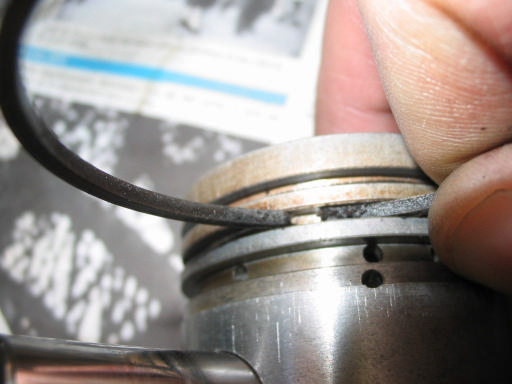

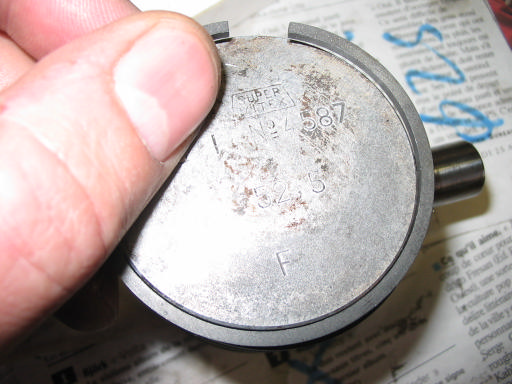

Je nettoie les gorges de segments avec un des anciens segment (mais m^me si
ça irait mieux je ne le casse pas ! )
Un petit coup de pouce ( en fait il faut les 2 pouces !)

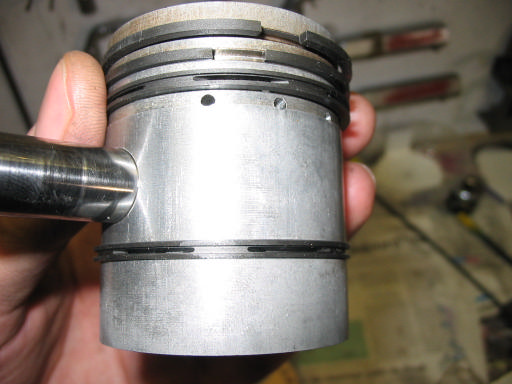

Et hop, un piston avec 4 segments neufs ! Je n'ai pas vu de marque "up"
sur les segments, donc pas de sens particulier.
page 49
Roulement droit vilebrequin.
20 octobre 2007 : Roulement droit vilebrequin.
Je termine la journée, en démontant le roulement droit du vilo,
qui n'a pas de jeux mais "croque" un peu en tournant. Ce serait bête

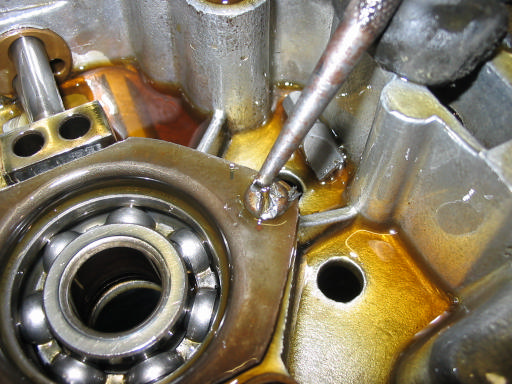

d'avoir un pb pour un roulement ! Je galére un peu pour démonter
la plaque car la tête d'une des 2 vis est abimée et le tournevis
ripe. Malgrés le coup de marteau pour décoller les filets et la
chauffe à l'huile , pas moyen de l'avoir, j'ai donc recours ... au burin
! un petit coup et elle vient !
Bien sût c'est pas du 5 au pas normal, je finit par trouver une vis qui
pourra remplacer celle ci , mais la tête est un peu trop bombé,
et il faudra peut etre la réduire au remontage, je voudrais pas qu'elle
frotte sur le pignon...donc si vous en avez 1 d'origine pas abimée dans
un tiroir, merci d'avance !
Lorsque le carter est bien chaud, le roulement vient presque tout seul (juste
un petit coup par l'intérieur) :pour info rlt ref 6303
