Moulage grippe genoux

Mai 2009 ...suite

Je ne sais pas pourquoi je fais ça mainteneant, mais je vais essayé de refabriquer des grippes genoux !

Je commence donc par réaliser un moule en plâtre à partir d'un ancien grippe genoux :

Premere chose, je colle une feuille de rodoide sur la face qui sera contre le réservoir, afin de ne pas avoir d'infiltration de plâtre.



Ensuite, le grippe genoux est fixée dans une boite de glace ! Puis vaporisé d'agent démoulant.

Je fais un plâtre assez liquide (plâtre à modeler , pas du plâtre "ordinaire") , et je recouvre le tout en vibrant pour chasser les bulles d'air autant que possible.

Bien sûr je recouvre totalement, en agoutant au moins 2 cm de plâtre pour avoir un moule assez solide.

Je laisse secher 2 semaines sans y toucher ! Puis vient le jour du démoulage :

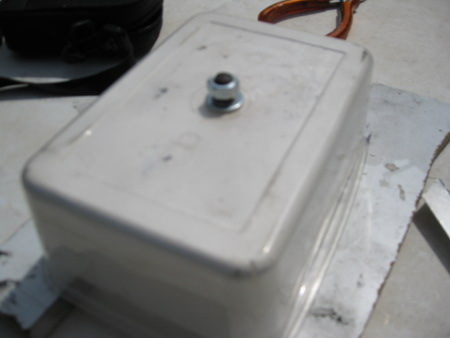

Je retourne la boite et dévisse la vis du grippe genoux...

Le bloc sort assez facilement, j'enleve la feuille de rodoide, et je gratte un peu. jusque là ça va !

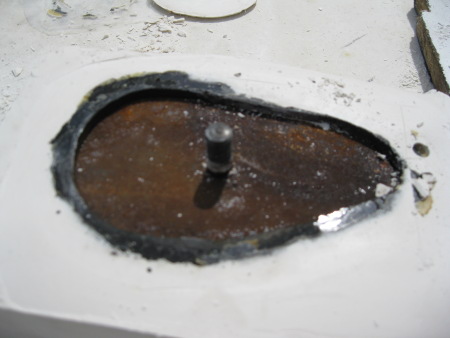

Plus délicat, je sort le grippe genoux, grace à l'agent démoulant le plâtre n'adhére pas. Et je suis même assez agréablement surpris de voir que les détails sont bien démoulés.

Au final, seul l'intérieur des "R" et du "O" ne sort pas.

Voilà , j'ai maintenant un joli moule, aussitôt j'en fabrique un 2° , on ne sais jamais ! Reste maintenant à trouver avec quelle matiéres mouler ? Peut etre du silicone genre joint de salle de bain, coloré avec du toner d'imprimante ???



Tour Opérator !

Tour opérator !

Enfin, apres plusieurs semaines de reflexion et d'hésitation , je me décide. Un soir d'Avril, je cliq sur " Confirmer votre commande !" , une commande par un site d'enchére bien connut, chez un fournisseur Italien que je ne connais pas, mais avec qui j'ai eu un trés bon contact par téléphone, et pour du matériel Chinois ! Quelques jours pour que le transfert d'argent soit effectif, les pont du mois de Mai, enfin je reçoit un appel d'un transporteur "j'ai un colis en provenance d'Italie", je suis chez vous dans 30 mn !!

Le camion est enfin devant la porte, heureusement , équipé d'un hayon élévateur, et sympa le chauffeur accepte de faire le 20 m qui le sépare du garage en trainant la caisse (250 kg) au transpalette dans la cour.

La caisse est en bon état, je signe le BL ! La conception "chinoise" de la palette m'étonne un peu, alors je glisse ce que j'ai sous la main, ... sous la caisse !

Ben oui, à ce stade, vous êtes comme moi, on veut voir ce qu'il y à dans la caisse !

Hop, je fais sauter le couvercle : L'emballage est sérieux !

En premier lieu, quelques petites boites que j'ouvre rapidement...



Et puis enfin la grosse boite !

Bon, maintenant, va falloir le mettre en place...Avec deux hernies discales à mon actif et pas de copain altérophile, va falloir ruser...La nuit porte conseil...

Premierement, il faut que j'avance l'ensemble sous mon palan , bien sur quand le transporteur est venu, le garage n'était pas rangé, et impossible de lui faire mettre sous le palan, alors j'ai environ 2.5 m à faire...

Deux vieux (enfin je pense qu'il était vieux ?) skate board et 2 bastaing vont me servir... Tout d'abbord faire monter la charge jusqu'a pouvoir y glisser mon skate board d'un nouoveau genre : Coin, rond, tout y passe ! surtout ne pas se faire mal au dos ! je leve rien !

Voila le premier "skate" est en place.

J'en met un deuxieme en place, et...je réalise qu'il faut que je termine la table !!!

Ensuite, à deux il est facile de faire avancer le tour jusqu' au palan. Les truks des skates ne bronchent pas !

Premier levage d'environ 50 cm pour enlever la planche sur laquelle est boulonnée le tour, car comme le dit la doc , "Pour la position des trous de perçage de fixation du tour sur l'établi, se référer à la caisse d'emballage , qui sert de gabarit !"

On déboulonne la planche, on leve un peu, on retire la planche , on repose ! Ensuite, la plaque destinée à récupéreé les copaux est posée sur l'établi, le tout est percé au gabarit de la caisse .

maintenant, isser le tour , puis glisser la table en dessous ! et tomber en face des trous ! Pas de doigts en dessous, se dire que ça peut lacher, meme si la dizaine de sangle ne bronchent pas ...

Une fois le tour vissé sur sa table, nous (merci à mes fils et ma femme quand même,sans lesquel tout ceci n'aurait pas été possible !) , mettons le leve moto sous la table, pour pouvoir la positionner à l'endroit choisit.

Enfin, redressage de la tête de fraisage , et j'utilise les panneaux de l'emballage pour faire une protection à l'arrire de la machine histoire de ne pas repreindre la table de ping pong à l'huile de coupe !

Bon encore un ou deux week end pour l'électricité (j'en profite pour refaire l'alim des prises du garage avec un inter différentiel ) et je pourrais faire mes premiers copaux ! au menu, bagues d'axe de roue pour la HLG !



Bon c'est vrai qu'avec tout ça ma HLG aura prit un ou deux mois de retard, mais j'ai réalisé que mon plaisir c'était pas d'avoir au plus vite une bécane de + , mais d'être peinard dans mon garage en train de faire de la mécanique ! d'ou l'idée du tour, qui est vraiment pas un achat rationnel , et qui est forcément aussi limité par rapport à un Vrai tour d'outilleur. mais quand je pense que ma derniere piece (la barre de calle pied) je l'ai tournée à la perceuse et à la meuleuse, je me dis que là ça va vraiment etre le pied.







Off shore !

14 Mai 2009

La resine polyurethane est beaucoup trop dure, elle est donnée pour une dureté shore 76-82 D ce qui est vraiment dur !

Comme c'est peut etre votre cas, j'avais aucune idée de ce que représentait les valeurs pour la dureté shore, je savais juste qu'il y a plusieurs "echelle" shore A shore D ect, mais je ne voyais pas à quoi cela correspondait en vrai ! c'est dur ou c'est mou quoi !

Un petit tour au service qualité (Eh oui vive l'industrie !) , et hop me voici avec deux durométre dans la main :

Pour faire simple du mou au souple dur, on utilise le durometre en Shore A , du ferme au tres tres dur celui en shore D !

Pour fixer les idées, voici quelques résultats :



Grippe Genoux de la HLG, qui ne sont pas en caoutchoux massif, mais qui ont une "coque" en caoutchoux, puis de la mousse. Résultat : 28 Shore A

Voila la constitution,

Donc Shore A 28 , au touché c'est tendre, on le comprime à la main .

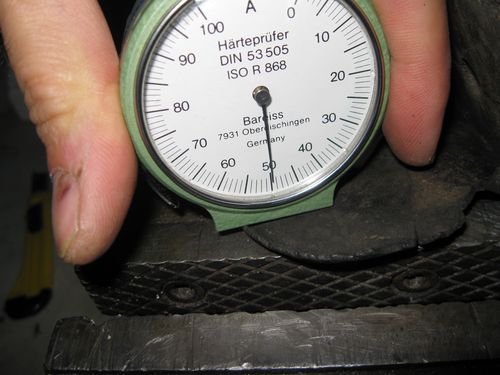

En ne prenant que le caoutchouc du grippe genouox, voila le résultat : 50 Shore A

Là , au toucher on sent que c'est souple , l'ongle s'enfonce . La meme chose avec le durométre en Shore D donne,

Je ne sais pas du tout si c'est linéaire, mais disons que sur cet exemple 50 Shore A = 8 Shore D

Ensuite , voyons sur le grippe genoux de la 125 ETM, 64 Shore A.

Et sur le pneu avant de l'ETM (pneu Mitas, donc gomme souple, gonflé à 1.5 kg !) : 55 Shore A

Et un pneu neige à lamelle de voiture ( à 20 ° !) : 48 Shore A

Plus dur un manche de tournevis : 28 Shore D

Encore plus dur , une coque de pc portable : 52 Shore D.



Voila, pour résumer, un grippe genoux , il faut viser entre 30 Shore A (tendre) et 60 Shore A (ferme) .







Retour à la tôle !

16 au 20 Mai 2009

Mon copain carrossier à la bonne idée de passer me voir , et me dit qu'il aurait un créneau pour me passer mes piéces à l'appret, et pour les piéces noires . Alors, il faut que je termine au plus vite la préparation des piéces...

Malgrés tout , je ne vais pas faire tout de suite les piéces sensible : Garde boue, réservoir, carter : déja je ne suis pas encore vraiment décidé sur la couleur (bleu ou vermillon ) , et bien sûr il reste un trés gros boulot sur le réservoir...

En plus, j'ai quand meme envie de faire un premier montage pour la faire tourner ... Donc dans cette premiere phase la peinture ne concernera pas les piéces de décoration .

Mastic, ponçage, protection... voilà donc le programme des prochains jour....

Pour les boites à outils, je ne sais pas si je garde celle fabriquée par l'ancien proprio dans lesquel je fais faire les boites cuir, ou si je les achétes complette avec les boites cuir ... Je verrais peut etre ça lorsque les boites seront peintes. Mais avant il faudra aussi faire une fixation. il faut aussi que je refasse les montants du porte bagage qui sont bien tordus....

Malgrés tout je trouve un moment pour essayer mon tour.....





Tour

Un soir de semaine !

Voila j'ai terminé de refaire l'électricité au garage : Finit les prises multiples ! Inter différentiel 30ma , disjoncteur séparé pour les prises et pour les lumiéres, coupure générales pour toutes les "machines".

Je peux enfin faire mes premieres essai.

Je vais commencer par tenter de refaire une entretoise pour la roue arriere ( j'ai encore quelques interogation sur le montage final de l'axe de roue, mais là c'est avant tout un pretexte pour essayer mon tour !)



Voila là piece :

Je part d'un rond de stub de 22 mm.

Premiere chose, caller l'outil pour arriver au centre de la piéce (plutôt un poil haut que un poil bas !)

Puis voir la correspondance entre les graduations et la profondeur de passe :

Mise à 0 du comparateur, vernier sur 1.0

Avance de 10 graduations : , le vernier affiche 1.5 , le comparateur 0.26

Je refais la mesure 2 fois, car je pensais tomber sur un compte rond (0.25 !) , le centieme manquant est de toute façon largement présent dans les différent jeux ...

Pour être sur de pas me tromper je fais un petit tableau récap , qu'il faudra confirmer apres mes premieres réalisations.

Idem pour le chariot longitudinal :

Bon, acier 1/2 dur, diametre 20 , outil carbure : Vitesse 350 tr/mn : Pratique la boite de vitesse !

Je prend une profondeur de passe de 0.25 , et en avant ! voici le premier copaux !

Curieusement il est tres long ! je pensais qu'il casserait plus tôt ?

Bon faut avouer que l'état de surface est pas terrible, il faudra que je paufine les réglages , et peut etre la lubrification ? Pour le moment, n'ayant pas d'huile de coupe, je mets juste de l'huile moteur !

Le bac à copaux se remplit !!

En fin de travail, l'outil parait encore neuf !

C'est trop bon ! j'appelle ma femme pour faire une petite vidéo (oui là il faut les deux main, les gants, les lunettes, enfin gaffe quoi !)*

Allez je refais une petite passe en image :





axes de roues

Axes de roues et entretoises diverse.

Bon la piéces que j'aimerai refaire au tour est celle ci :



Mais , avant de me lancer, je ressort les axes de roues et les divers écrous , rondelles et entretoises en ma possession.

Là j'ai un pb, car je en comparant avec les éclatés que j'ai pu trouver, je ne retrouve pas mes petits !

Les axes, les écrous , les cuvettes : OK , les rondelles fines et leurs feutres : Ok je vois ou ça va et comment les monter.

Par contre je ne vois pas dans quel ordre et ou mettre ces pieces là. Je ne sais pas si j'ai vraiment tout :

Bon, le mieux c'est encore d'ouvrir un post sur ce sujet sur le forum !
