Petit bricolage

7 Février 2009

J'ai trouvé ressort et taraud ! reste à les utiliser , ce sera pour une prochaine semaine.

Je me demande si je devrais pas gardzer un paquet de photo de truc qui foire pour faire un bétisier à la fin ! C'est vrai, qu'on à + tendance à publier des trucs réussit , alors voici un exemple de truc qui à foiré !

J'ai tenté de souder le téton support de pompe. Je commence par le fixer au bon endroit , avec un fil de fer .

Ensuite; ne voulant pas risquer de faire un trou, (celui que l'on voit , était déja là !) , je me dis qu'une soudure à l'arc est peut etre mieux appropirée puisque qu'elle chauffe juste sur le point.

Pas facile de faire une soudure précise, si on regarde l'amorce on en prend plein les yeux, si on met le masque on voit rien avant l'amorce, et on pointe à coté ! Bon je me lance....

Brizzzz ! Gros point sur le téton, mais rien sur la fourche ! foiré !

Je refais un petit point, mais cette fois ci je cache la misere ! Alors vous n'aurez qu'une photo de loin !

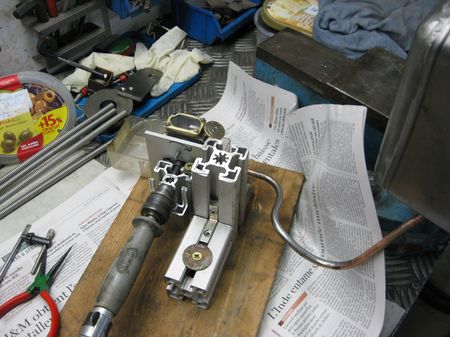

Pour continuer ce samedi neigeux , je prépare un petit banc de test pour la pompe à huile : Une tete de BTR fendue, pour l'entrainement, et un ensemble d'équerre et de morceaux d'alu pour fixer le tout. Sans oublier le petit bac pour récupérer l'huile.

L'alimentation, se fera depuis le réservoir, qu'il faut d'abbord réparer à l'étain, car il y a un petit trou en dessous.

L'ensemble du reservoir est assez abimé, il aura droit à un kit résine ...

Voila l'ensemble pret à faire le test :

il faut encore réparer le filetage pour l'arrivée d'huile et remonter l'intérieur de la pompe, l'essai sera pour la semaine prochaine...

Tour , amateur !

14 Février 2009

Je vais vous faire rigoler !

il y a quelques semaine, j'avais commencer à refaire la barre des reposes pied : Sur la photo , en haut c'est la barre d'origine, en bas c'est la nouvelle barre, coupé dans un barreau d'acier à clavette de 11 x 11

Entre les deux barres, la seconde à l'avantage d'être droite, mais il faut encore lui faire un filetage M10 à chaque extrémité. Facile avec un tour ! Mais j'ai pas de tour ! et l'acier à clavette c'est pas tendre... Alors comment amener la section carré à vers un cylindre que je puisse tarauder....

J'ai laisser reposer quelques semaine, et voila comment j'ai fais :

Tout d'abbord, j'ai emmanché la barre dans deux bagues plastique, permettant de la centré dans la bague intérieur de 2 vieux roulements :

Ensuite j'ai fixé le tout dans l'étau de façon à pouvoir faire tourner la barre.... grace à une roue en caoutchouc appuyant sur la perceuse ! Armé de ma disqueuse, le met l'ensemble en marche et voici la premiere rectifieuse cylindrique vibrante de l'histoire !

Quand je disais que vous alliez rigoler, c'est que j'ai posé la disqueuse pour faire une petite vidéo !



D'aucun qualifierons le procédé d'agricultural !

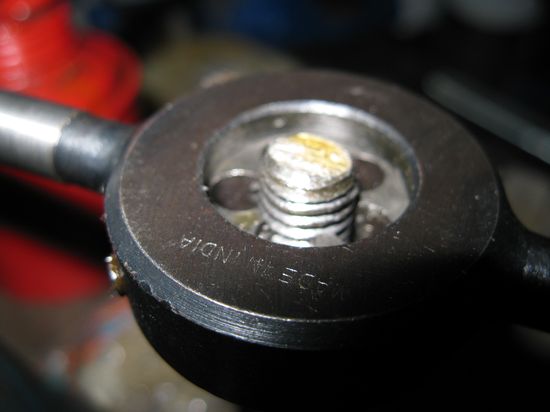

A force de meulage et de limage j'arrive à une premiere patate. Je prends alors une filiere de M12 x125 pour faire un premier taraudage : le but est d'avoir un repere ( le fond du filetage) bien cylindrique pour pouvoir meuler et limer correctement :

Apres , je lime à fond de filets.

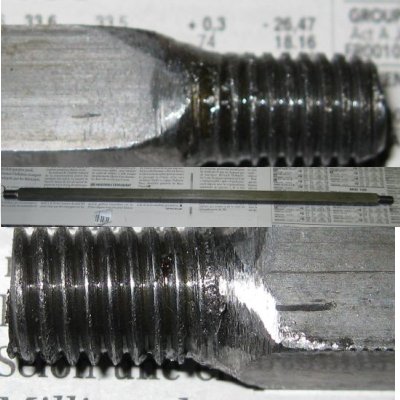

Une fois obtenu l'extrémité cylindrique, un coup de filere M10 :

Le resultat me convient !

Pompe Mikro

15 Février 2009

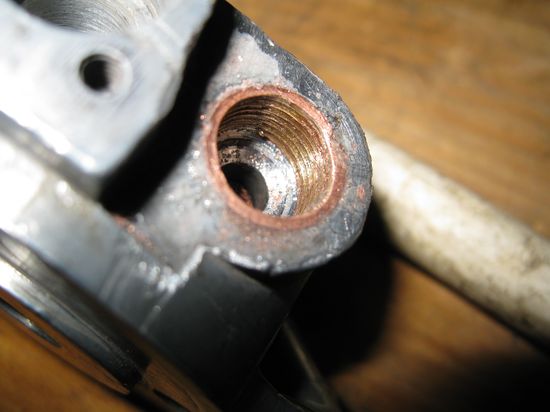

je commence par la réparation du filetage du tuyayu d'arrivée d'huile sur la pompe Mikro. Le premier essais est foiré !

ça commencais bien...

J'aurais du percer plus profond !

je recommence , mais dans un tube de cuivre de 12*10 : Cette fois c'est bon; je marque le tube à la scie sur la périphérie, puis je l'emmanche au maillet avec de la Loctite :

Au fait, le taraudage c'est pas vraiment 11 x 1 , l'embout se monte mais ça accroche un peu...

Ensuite pour percer le petit couvercle réparer, je positionne la pompe sous le foret pour reperer le trou.

La plaque est positionnée et vissée , puis le marque le trou. j'enleve la pompe du sessous pour finir le trou.

Dans la résine, je fais le lamage avec un foret à bois, ça va nikel !

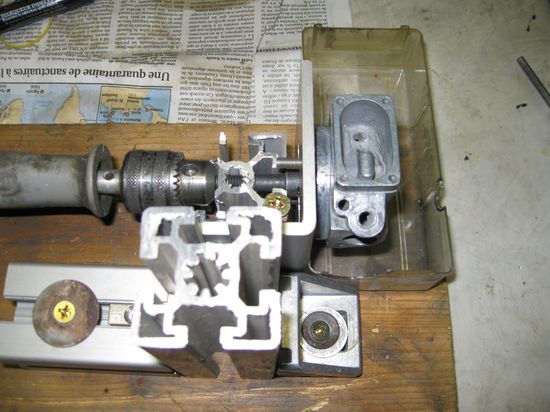

ensuite je remets la pompe sur mon petit banc d'essais.. je mets le réservoir en hauteur,

avec de l'huile... qui goutte , ce reservoir est fendu....

Mais le principale est que la pompe fonctionne, voici la vidéo :



Du ressort !

21- 22 Février 2009

Préparation des ressorts de selle :

J'ai donc reçu mes 4 métres de ressort, fil de 2 , diametre 10 : Raide !

Premiere opération, la coupe à longeur, faites avec la Dremel et un disque de tronçonnage , bon ça c'est facile...

Voilà ce que ça donne , ça risque d'être du à remonter out ça !

En plus il faut faire les boucles d'accrochage, et avec du fil inox de 2, à la pince c'est vraiment raide, et mon premier test est loin d'être super :

J'ai une idée, saugrenue, je me demande si je pourrais pas éviterde faire des crochets sur l'arriére et du même coup simplifier la pré tension au montage. L'idée ? c'est de mettre une tête de btr à l'intérieur du ressort et de serrer les dernieres spires pour la coincer; En même temps je confectionne une petite pince avec un bout de plat sui permet de bien tenir le ressort.

Bon essayons :

Super simple pour positionner le ressort, un nylstop un coup de scie et hop ?

Du ressort , des machines !

21- 22 Février 2009

Y va pas faire ça ??? dites vous en coeur !

Ben ... non !

Franchement le principe de la tête et des spires resserées est à retenir pour une autre utilisation, mais là avec les oscillations, j'ai peur que la vis se sectionne, et puis ça fait franchement dégeux !

Me revoici donc à la case départ avec mes boucles de ressort à faire !

Depuis quelques temps j'ai dans l'idée d'avoir un tour , alors en plus des catalogues qui remplisse le porte revues, j'ai découvert un super forum, sur l'usinages ( usinages.com , je leur fais volontier de la pub !) , et je le lis de long en large pour glanner un max d'info et d'expérience sur le choix du matériel et les techniques d'utilisation...

Le rapport avec mes ressorts ??? j'y viens !

Donc, par hazard je pose la question sur ce forum, z'auriez pas une astuce pour faire les boucles aux extrémités des ressorts....

Houa , 4 heures plus tard, un pro de la fabrication de ressort publie en réponse quelques croquis qui montre le principe d'un tel outillage et une vidéo qui montre comment ça marche. Assez pour me donner les grandes lignes de se qu'il faut réaliser pour faire les boucles.

Alors, hop au boulot.

Tout d'abbord, les machines outils :

Dremel, lime...

et huile de coude !

Ensuite la matiére premiere : Des bout deplat de récup, et ma petite presse manuelle qui sera bien utile.

Je coupe, je perce,

Et même un petit coup de rectif planne !

Au bout de quelques temps ... j'ai cet ensemble :

Postionné sous la presse manuelle, avec le ressort en place, et apres descente du coulisseau le ressort prend cette allure là :

Le voici sous un autre angle avec le couteau du haut :

Bon pour un premier essai c'est pas trop mal, mais j'ai mis trop de pente et la boucle ne vient pas à l'horizontale , voilà ce que j'ai en sortie de machine (!) :

C'est pas grave, je fais pas de la série, et le plus dur est fait : je termine à l'étau

Elle est pas belle ma boucle !

En comptant la fabrication de l'outillage, il m'aura quand meme fallut la journéee pour sortie des 15 ressorts !

A la fin l'outil aurait besoin d'une renauvation ! Au passage notez la petite gorge pour emprisonner la spire !

Voilà, je termine l'apres midi en décapant l'armature de selle et quelques bricole.

Pour le revetement de selle, si l'un d'entre vous à mis un couvre selle provenant de nos habituels pro de la re fabrication (et non fait directement par un scellier ), j'aimerais avoir une photo pour voir ce que cal donne. D'avance merci !









du Pôt

21- 22 Février 2009



Au fait, bonne nouvelle, j'ai trouvé (enfin acheter !) un silencieux d'époque ...; comme celui de Pépé !



il faudra le souder car sur l'autre face la queue de carpe est un peu fendue ....

Autre appel, j'ai cette piéce sur l'axe de roue AR qui est cassé, qui pourrait me donner les côtes pour que je la refasse ?

Sur la roue AV , elle a cette forme là :
